1 s-function

S-function模块，位于Simulink/User-Defined Functions模块库中，它可以很方便的调用matlab脚本，即.m为后缀的文件，也可以调用c文件，进行多输入多输出(输入多个参数，返回多个参数)，即MIMO的系统；

那么就需要LEVEL-2的s-function，因此这里需要使用S-Function Builder来自定义需要输入的参数和输出的参数；

S-Function Builder
2 具体设置

首先拖拽S-Function Builder到仿真文件中，并双击打开，可以看到具体的属性如下图所示；

属性

一般初级的使用，这里有四个地方需要注意，已经在上图中标注出来；

• S-Function文件名，最终构建成功会生成相应名称的 C文件；
• 输入输出的设置，根据需求设置 S-Function的入口参数，和返回参数，后面会详细解释；
• 完成设置之后需要进行构建，生成 C文件；
• 对相应文件进行修改，最终进行编译；
• 如果编译成功的话，C程序就已经成功嵌入了，下面可以进行 simulink仿真了；


后面将结合一个例子进行分析；

2.1 输入输出

首先设置文件名，本文设置为sfun_myc；

然后在输入和输出选项下有相关端口的属性选项，具体如下；

• Port name：端口名称，用户自己填写；
• Dimensions：数据的维度，这里有两种选项，分别是 1-D和 2-D；如果是 1-D则表示输入 向量， 2-D则表示输入为矩阵；
• Rows：输入数据的行数；
• Columns：输入数据的列数；
• Complexity：输入的数据是实数还是复数，这里有 real和 complex这两个选项；


2.1.1 添加相应的输入信号

如下图所示；点击图标①，在Input ports的选项下，添加了u0，u1，u2和t，这四个输入信号的添加；

输入信号
2.1.2 添加相应的输出信号

输出具体如下图所示；

输出信号
2.2 构建 S-Function

设置成功之后，具体信息如下图所示；

文件列表

模块图标如下图所示；

从上面两图可以看出，已经设置完成，点击Build生成S-Function对应的C程序，包括；

• sfun_myc.c；在这文件中也可以进行对输出的修改；
• sfun_myc_wrapper.c；主要修改这个文件，下面具体再分析；


文件列表如下图所示；

文件列表3 源码分析

3.1 sfun_myc.c

sfun_myc.c是软件自动生成的文件，源码相对较长，占较大篇幅，暂时不贴，主要分析其中几个主要的函数；
在mdlOutputs函数会每过一个采样点（sample time）就被调用一次，在这里以及传入了我们之前定义好的四个参数，以及需要输出的三个参数；并且最终调用sfun_myc_Outputs_wrapper函数来处理输入和输出，具体如下所示；

/* This sample sets the output equal to the input
      y0[0] = u0[0];
For complex signals use: y0[0].re = u0[0].re;
      y0[0].im = u0[0].im;
      y1[0].re = u1[0].re;
      y1[0].im = u1[0].im;
*/

上面的代码可以看到，u0为输入，y0和y1为输出；

在sfun_myc_Outputs_wrapper函数中进行修改，就可以得到：

这里用梯形速度曲线进行测试，具体如下；

mex sfun_myc.c sfun_myc_wrapper.c

0 warning 0 errors

如果出现以下提示：错误使用 mex 未找到支持的编译器或 SDK。您可以安装免费提供的 MinGW-w64 C/C++ 编译器；请参阅安装 MinGW-w64 编译器。如需更多选项，请参阅http://www.mathworks.com/support/compilers/R2015b/win64.html。===

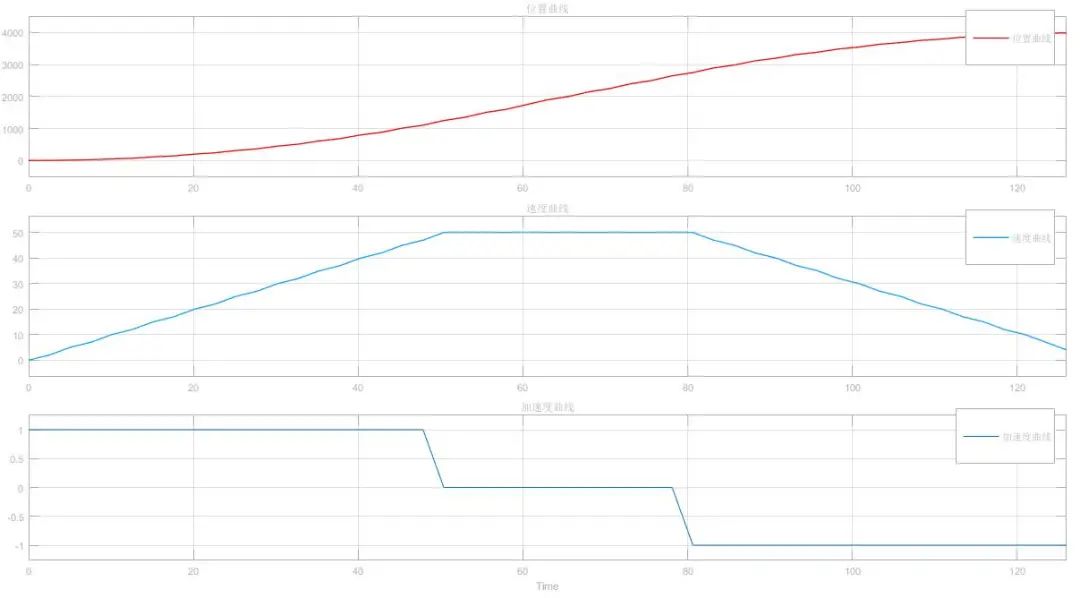

则需要先根据提示安装相应的编译器。4 相关测试仿真的框图如下所示；仿真图写的是一个梯形速度曲线规划仿真算法，，结果符合预期，开心。输出结果5 总结本文总结了在matlab的simulink中调用C语言进行仿真，但是还有很多问题没有考虑在内，需要读者进行举一反三，如果有别的问题也可以进行在文章下方进行评论。
