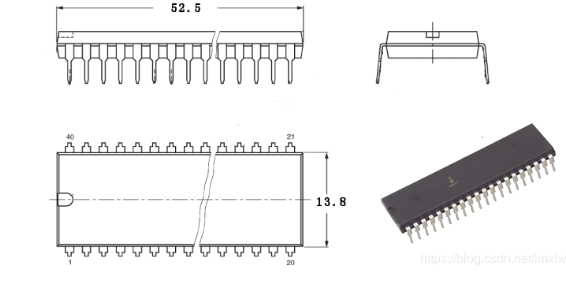

51系列单片机一般采用40只引脚的双列直插式（DIP——Dual In-line Package）封装结构。





  除DIP封装外， 51单片机还采用44只引脚的方形扁平（QFP——Quad Flat Package） 封装方式（4只引脚无用）。



        三类

        端口引脚 （共32只）

        电源及晶振引脚（共4只）

        控制引脚（共4只）

        （1）端口引脚

        P0.0～P0.7（39～32脚）——P0口

        P1.0～P1.7（1～8脚）——P1口

        P2.0～P2.7（21～28脚）——P2口

        P3.0～P3.7（10～17脚）——P3口

        8只/组×4 组= 32 只引脚

        P0口～P3口是单片机对外联络的重要通道





        （2）电源及晶振引脚

        VCC （40脚）：+5V电源引脚

        VSS （GND）（20脚）： 接地引脚

        XTAL1 （19脚）；外接晶振引脚（内置放大器输入端）

        XTAL2 （18脚）：外接晶振引脚（内置放大器输出端）

        （3）控制引脚

RST/VPD （9）：复位/ 备用电源引脚

        ALE/PROG （30）：地址锁存使能输出/ 编程脉冲输

        PSEN （29）：输出访问外部ROM读选通信号

        EA/ VPP （31）：外部ROM允许访问/ 编程电源输入
