单片机开发板的运用教程如下：

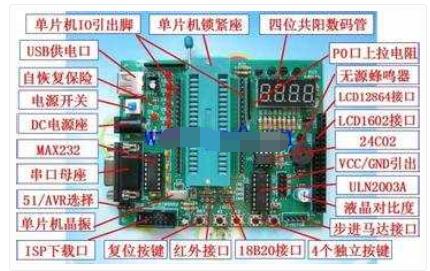

       首要，你需求细心看开发板的原理图。你需求把单片机插到开发板的芯片座上，芯片座的引脚会和PCB板联接，PCB板上的走线会将芯片座的引脚联接到详细硬件上。开发板上的硬件设备都是经过开发板的PCB走线联接好的，你只需求在原理图上寻觅详细硬件联接到单片机的管脚联络。

        　　

       假定看不清，请参看下面的描写：

       1. 单片机最小体系：能够运用51单片机如STC89C52，AT89S52，也能够运用AVR单片机如AT mega 16，AT mega 128等系列。

       2. 流水灯模块：咱们运用了8个赤色led，能够进行闪关灯试验，流水灯试验。

       3. 独立键盘模块：4个小按键构成，能够做外接连INT0、INT1 ，外守时器T0、T1 试验。

       4. 矩阵键盘模块：16个小按键构成能够做外接连INT0、INT1 ，外守时器T0、T1 试验。

       5. 数码管模块：由6个一位一体数码管构成，能够闪现0，1，2，3，4，5，6，7，8，9，0，a，b，c，d，e，f等简略信息，构成信息沟通的人机界面。

       6. 蜂鸣器模块：能够用来做报警试验，也能够对歌曲进行编码，用来歌唱。

       7. AD模块：主芯片为ADC0804，搜集仿照信号（1路输入），并转化为数字信号，内置8位改换器（分辩率为8位）。

       8. DA模块：主芯片为DAC0832， 把数字信号转化为仿照信号，分辩率为8位。

       9. 串口通讯模块：主芯片咱们运用了MAX232的晋级版MAX3232，通讯功用十分好。MAX3232把TTL电平改换为RS232电平。

       10. 1602液晶闪现模块：每行闪现16个字符，能够闪现两行。这款单片机运用并行接口。

       11. 12864液晶闪现模块：并行操作方法，能够在液晶的恣意方位闪现数字，符号，汉字，图画。

       12. E2PROM模块：运用I2C总线通讯协议（51单片机仿照），主芯片为ATMEL公司的AT24C02N，能够进行数据存储试验。

       13. 守时器/计数器模块。

       14. DS18B20温度搜集模块：选用单总线协议。

       15. 红外遥控器DS18B20模块：包含红外接纳头，能够进行短程遥控。

       16. 直流电机驱动模块：本款开发板富含直流电机驱动模块，能够直接驱动直流电机（本款开发板赠送直流电机）。

       17. 步进电机驱动模块：本款开发板富含步进电机驱动模块，能够直接驱动步进电机。

       18. 继电器驱动模块：本款开发板富含继电器驱动模块，能够做继电器有关试验。

       19. LED点阵闪现模块：本款开发板赠送8*8点阵。

       20. LM7805 5V稳压模块，能够运用外接电源，便当单片机在无电脑供电时正常运用能够输入5-18V外电源。

       21. USB转TTL电平模块：运用CH340T主芯片，能够保证一根USB线就能够下载。

       22. RTC实不时钟DS1302模块：能够进行实不时钟试验，闪现年、月、日、时、分、秒，防止收买名贵的DS12C887芯片。

      跳线帽挑选：

       J1：直流电机、步进电机、继电器的驱动接通，运用时，插上即可。

       J2：红外遥控器接通。

       J3：点阵接通。

       J4：继电器接通。

       J5：AD模块仿照输入接通。

       J6：51或AVR复位挑选，左插为51复位，右插为AVR复位。

       J7：数码管段选，位选接通。

       J8：蜂鸣器挑选。

       J9：USB供电与外供电挑选，下插为USB供电，上插为外电源供电，默许为下插，即运用USB供电。

       J10：串口下载与USB下载挑选，上插为USB下载（运用一根USB线即可），下插为串口下载（一根USB线+一根串口线），串口下载运用简略，默许运用一根USB下载，即上插。

       J11；I2C与时钟挑选。

       J12：DA仿照输出接通。
