在将网表导入到 PCB 的过程中，经常会出现封装内管脚名或者数目与原理图内的器件管脚不一致，从而导致导入过程中报错，如图 4-90 所示：



图 4-90 导入网表提示解析示意图

上图是一个比较典型的封装中管脚与原理图中不一致而出现的报错内容。从上示报错内容（红色框标识的内容）可以获取以下信息点：

器件的封装名为 ERF8-40。

封装中有几个多余的管脚，管脚名为 41、42、43、44、45、46、47、48。

封装中缺少了几个管脚，管脚名为 H1、H2、H3、H4、P1、P2、P3、P4。

对于此种报错，我们可以分析出，多余了 8 个管脚，缺少了 8 个管脚，只是这个封装有 8 个管脚名不一致，如图 4-91 所示，我们在封装里修改一下管脚名即可更正这个报错内容，如图 4-92 所示：

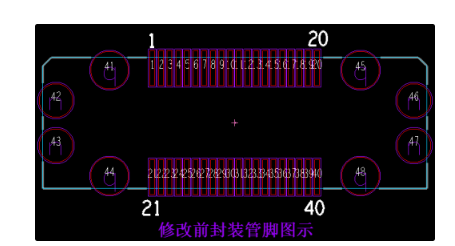

        图 4-91 修改前封装管脚示意图

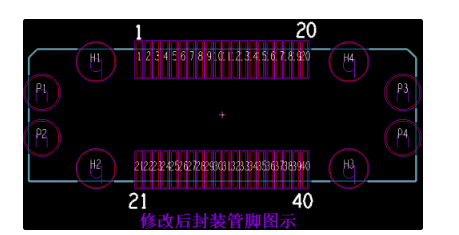

        图 4-92 修改后封装管脚示意图

这个是我们处理管脚不一致最常用的方法，修改管脚名。一般我们这几种管脚名不一致的情况 ：

管脚数目一致，管脚名不一致，可按案例图示修改管脚名即可。

PCB 封装中管脚数目缺少，即 PCB 封装管脚数目与原理图中所选用的器件管脚数目要少而导致管脚名不一致报错，处理方式是检查器件资料，查看器件封装与原理图是否对应正常，如果对应错了，修改原理图，一般这种错误是匹配错误。

PCB 封装中管脚数目偏多，即 PCB 封装管脚数目与原理图中所选用的器件管脚数目要多而导致管脚名不一致报错，处理方式是检查器件资料，查看器件封装与原理图是否对应正常，如果对应错了，修改原理图或者封装。如果对应没错，一般此情况是由于封装中有部分定位安装管脚原理图中没有画出来，而在 PCB 封装中画了，并且不是放置 Mechanical 方式的 PIN，而导致管脚有多余的 Pin_Number，此时的处理方法是删除多余出来的 Pin_Number（删除的时候只选择 Text，不选择 Pin）、或者用放置 Mechanical 方式的 PIN 来处理安装定位管脚即可。
