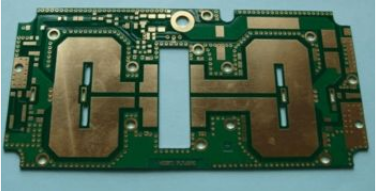

自从开始从事电子设计以来，制作各种各样功能的PCB就一直贯穿始终。每次正面都印上了丝印，如果背面有件，背面也印；后来到瑞士出差，偶然发现他们那边的批量生产的PCB光板上面干净得很，没有任何丝印，恍然悟之这样可以带来诸多好处：

        1. 在制作PCB光板时，由于少制作两层（假如背面有件），所以可降低成本。

        2. 使PCB光板板面干净整洁，避免了丝印影响焊接质量。

        3. 减少硬件工程师工作量，至少可以不用put part name，也不用制作上下层丝印Gerber文件。

        当然如果丝印层上有一些信息必须表达：例如插口方向，高压危险警告，label粘贴框等。这时就必须制作相应的丝印层。
