在反向技术研究中，反推原理图是指依据文件图反推出或者直接根据产品实物描绘出电路图，旨在说明线路板原理及工作情况。并且，这个电路图也被用来分析产品本身的功能特征。而在正向设计中，一般产品的研发要先进行原理图设计，再根据原理图进行PCB设计。

        无论是被用作在反向研究中分析线路板原理和产品工作特性，还是被重新用作在正向设计中的PCB设计基础和依据，PCB原理图都有着特殊的作用。那么，根据文件图或者实物，怎样来进行PCB原理图的反推，反推过程有该注意那些细节呢？




        一、合理划分功能区域

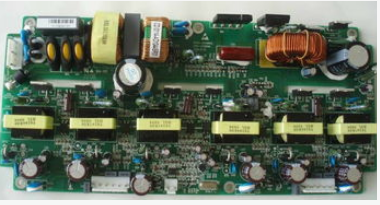

        在对一块完好的PCB电路板进行原理图的逆向设计时，合理划分功能区域能够帮工程师减少一些不必要的麻烦，提高绘制的效率。一般而言，一块PCB板上功能相同的元器件会集中布置，以功能划分区域可以在反推原理图时有方便准确的依据。

        但是，这个功能区域的划分并不是随意的。它需要工程师对电子电路相关知识有一定的了解。首先，找出某一功能单元中的核心元件，然后根据走线连接可以顺藤摸瓜的找出同一功能单元的其他元件，形成一个功能分区。功能分区的形成是原理图绘制的基础。另外，在这一过程中，不要忘记巧妙利用电路板上的元器件序号，它们可以帮助您更快的进行功能分区。

        二、正确区分线路，合理绘制布线

        对于地线、电源线、信号线的区分，同样需要工程师有相关的电源知识、电路连接知识、PCB布线知识等等。这些线路的区分，可以从元器件连接情况、线路铜箔宽度以及电子产品本身的特征等方面进行分析。

        在布线绘制中，为避免线路交叉与穿插，对地线可以大量使用接地符号，各种线路可以使用不同颜色的不同线条保证清晰可辨，对各种有元器件还可以运用专用标志，甚至可以将单元电路分开绘制，最后再进行组合。

        三、找对基准件

        这个基准件也可以说是在进行原理图绘制之初所借助的主要部件，在确定基准件之后，根据这些基准件的引脚进行绘制，能够在更大程度上保证原理图的准确性。

        对于工程师而言，基准件的确定不是很复杂的事情，一般情况下，可以选择在电路中起主要作用的元器件作为基准件，它们一般体积较大、引脚较多，方便绘制的进行，如集成电路、变压器、晶体管等等，都可以作为合适的基准件。

        四、掌握基本框架，借鉴同类原理图

        对于一些基本电子电路的框架构成和原理图画法，工程师需要熟练掌握，不仅要能对一些简单、经典的单元电路的基本组成形式进行直接绘制，还要能形成电子电路的整体框架。

        另一方面，不要忽视，同一类型的电子产品在原理图上具有一定的相似性，工程师可以根据经验的积累，充分借鉴同类电路图来进行新的产品原理图的反推。

        五、核对与优化

        原理图绘制完成之后，还要经过测试与核对环节才能说PCB原理图的逆向设计结束。对PCB分布参数敏感的元件的标称值需要进行核对优化，根据PCB文件图，将原理图进行对比分析与核对，确保原理图与文件图的完全一致。
